| YVF系列變頻調速三相異步電動機是YVF系列基礎上改進設計，可實現無極調整的特種電動機，具有低速恒轉矩輸出和高速恒功率輸出之機械特性，產品能適應各種變頻電源的高頻沖擊，確保其良好的工作特性。
該系列電動機具有結構緊湊、調速性能好、較高的起動轉矩及較小的起動電流、噪音低、振動小、節能效果明顯等優點。其功率等級、安裝尺寸及機座中心高均符合IEC標準。
其派生產品有變頻調速電磁制動電機等。
一、主要性能指標：
1．變頻調速范圍：5（3）~50H 恒轉矩調速；
50~100HZ恒功率調速。
2.極數：4
3.起動轉矩：＞125%。
4.絕緣等級：B、F級。
5.結構安裝形式：B3、B5、B35。
三、使用條件：
1.電動機之防護等級：IP54（亦可制成IP55）
2.環境溫度：-15~40℃.
3.海拔：不超過1000米
4.電壓：380±10%V； 頻率：50±2%HZ。
5.變頻裝置額定輸出電流：大于或等于電動機的額定電流（銘牌值）或電動機實際運行中的大電流。
6.變頻裝置的選擇：根據不同的調速要求，應選擇不同性能的變頻調速裝置。

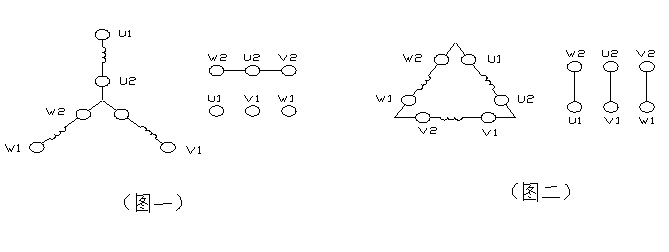

7.接法：55KW及以下Y接法（圖一）
55KW 及以上△接法（圖二）
8.工作制：連續工作制（SI）。
9.冷卻方式：外冷試IC416,風機應單獨接線，風機的旋轉應與其箭頭所指方向一致。
安裝型式與Y2系列相同
|
